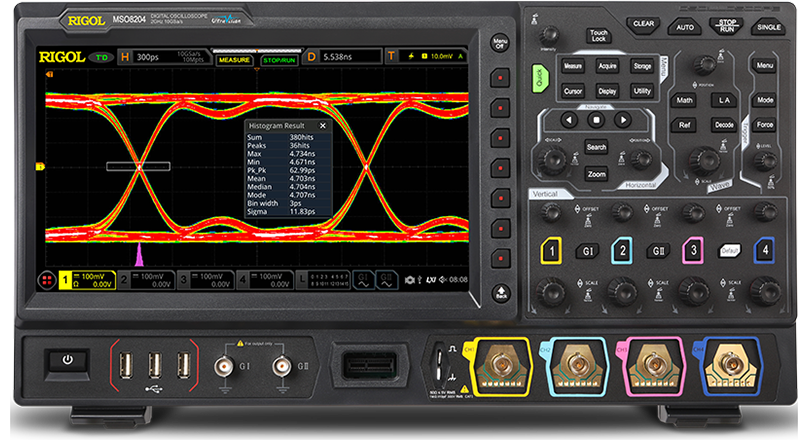

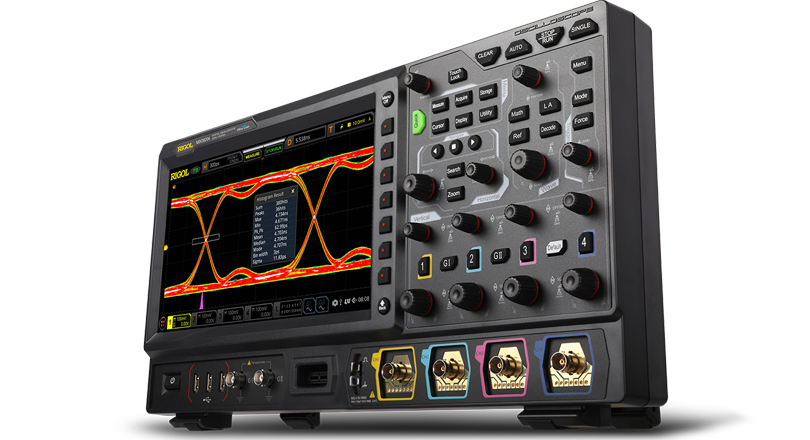

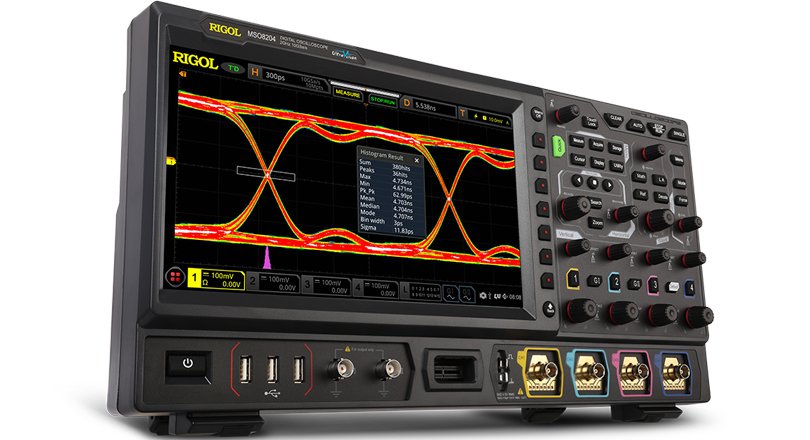

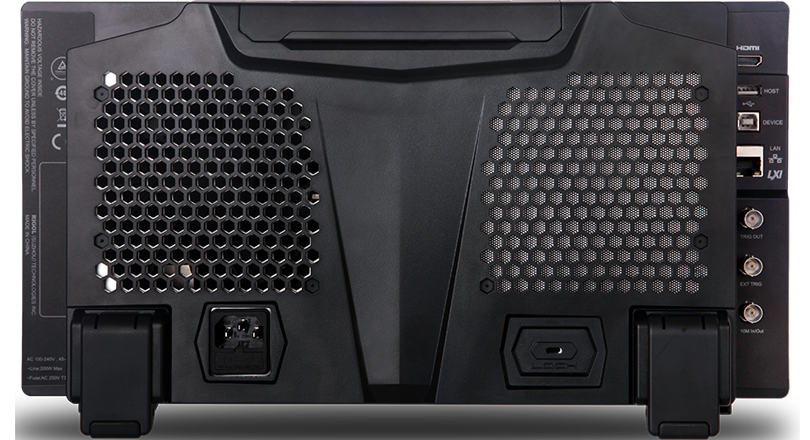

Oscilloscope numérique

Série MSO8000

L'oscilloscope numérique de la série MSO8000 est un oscilloscope numérique à signaux mixtes de milieu à haut de gamme basé sur la plateforme technologique UltraVision II.

Prix de départ
$8399

2GHz

Bande Passante

10GSa/s

Taux d'échantillonnage

4

Voies Analogiques

500Mpts

Profondeur de mémoire

600,000 wfms/s

Taux de capture de forme d'onde

Bande passante de 2 GHz pour les applications d'analyse avancées et de protocole série

Expérimentez une performance de pointe lors de la résolution de problèmes de débogage complexes avec nos solutions leaders dans la catégorie. Nos solutions intégrées de jitter et de diagramme d'œil en temps réel permettent une caractérisation et un débogage précis des protocoles de communication. Avec une fréquence d'échantillonnage maximale de 10GSa/sec et une profondeur de mémoire maximale de 500MPts, le MSO8000 peut capturer des formes d'onde à une fréquence de 600 000 wf/sec. De plus, l'option d'analyse de jitter et de diagramme d'œil offre des informations importantes, tandis que les capacités de recherche et de marquage puissantes permettent un dépannage rapide et efficace.

Fonction Diagramme de l'Œil Économique et Pratique

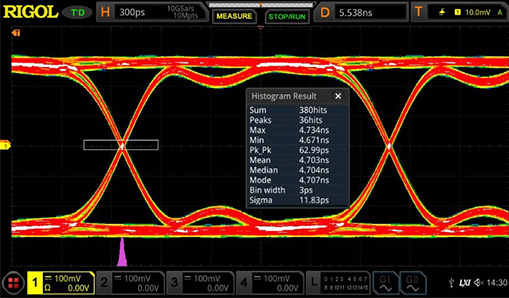

L'analyse du diagramme de l'œil à l'aide d'un oscilloscope peut aider les utilisateurs à afficher visuellement la qualité de transmission des signaux numériques, ce qui permet de détecter les défauts de transmissions tels que les diaphonies, les bruits, les retards de propagation et d'apporter des améliorations à la conception du système. Pour ceux qui ont souvent besoin de vérifier la qualité des signaux numériques, l'oscilloscope numérique MSO8000 avec fonction de diagramme en œil est un choix judicieux.

Améliorez le Débogage avec l'Analyse de Jitter et Diagramme de l'Œil en Temps Réel

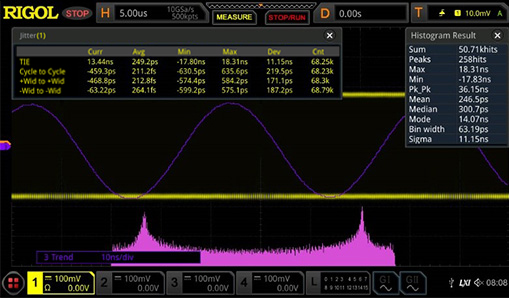

La série MSO8000 avec l'option MSO8000-JITTER permet l'analyse du jitter et la représentation du diagramme de l'œil en temps réel, ce qui permet d'identifier et de résoudre les problèmes de synchronisation dans les lignes de données numériques et les horloges. Avec le diagramme d'œil, l'histogramme et la tendance de Jitter, les utilisateurs peuvent visualiser les sources d'erreur et analyser les données. De plus, les mesures directes des paramètres d'œil et de Jitter courants peuvent être combinées avec ces outils de visualisation pour une analyse complète.

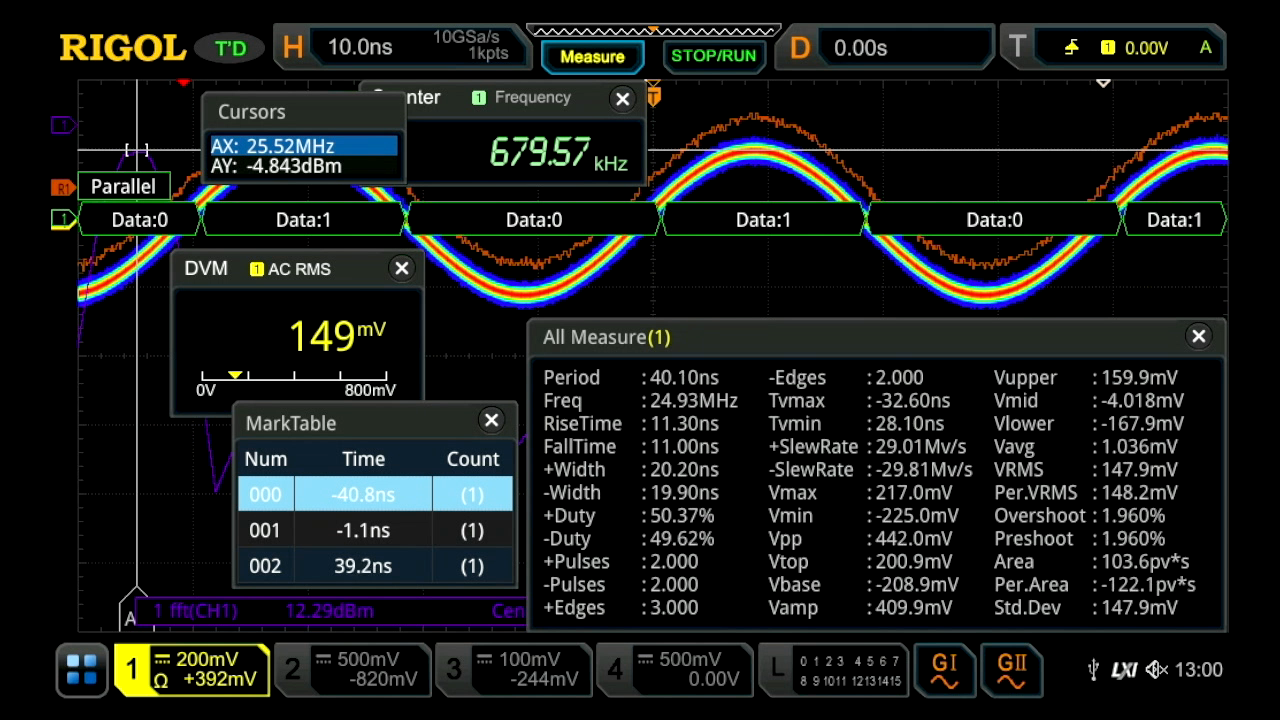

Mesure sur la Totalité des Points en Mémoire

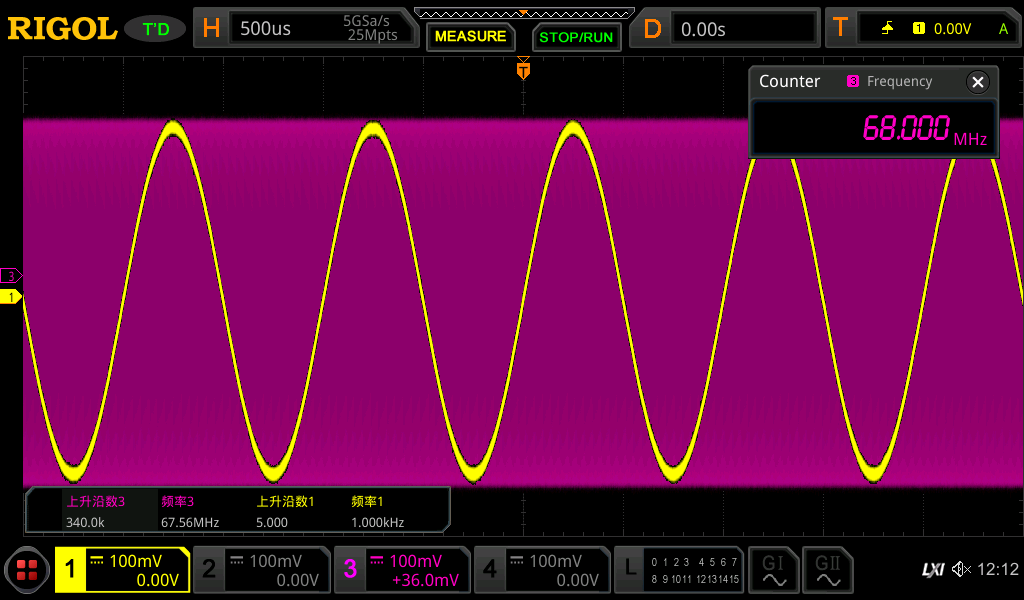

N'étant plus limités aux forme d'onde visibles à l'écran mais à toute la mémoire, les résultats des mesures sont plus précis.

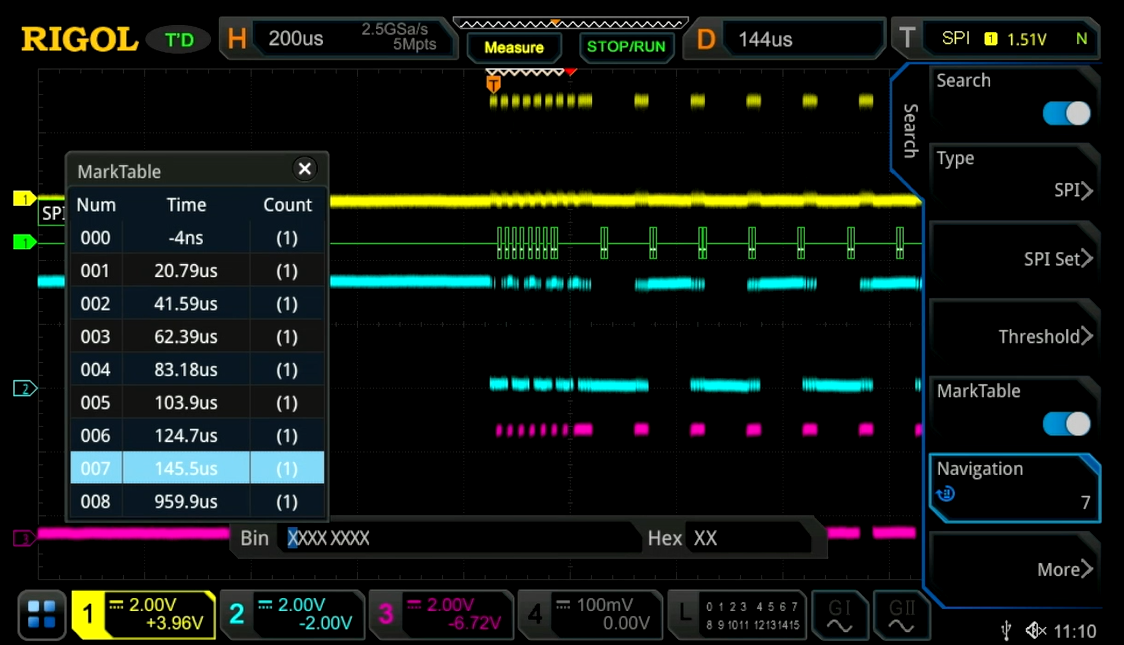

Déclenchez, décodez et visualisez les bus séries pour accélérer l'analyse

La série MSO8000 permet de décoder simultanément jusqu'à 4 bus série, avec la possibilité supplémentaire de visualiser les données dans un tableau d'événements. La liste des bus série pris en charge est étendue, incluant notamment RS232/UART, I2C, SPI, LIN, CAN, Flex Ray, I2S et MIL-STD-1553. Les capacités de recherche et de marquage pour les bus série les plus couramment utilisés sont également disponibles, ce qui facilite et accélère le processus de débogage des systèmes.

Minimiser les "temps mort" entre les Déclenchements

Des temps de capture plus rapides réduisent le temps nécessaire pour visualiser les événements transitoires. La plupart des fonctionnalités de l'oscilloscope peuvent être utilisées sans compromettre le taux de capture de forme d'onde. Cela permet une analyse détaillée avec une grande fidélité du signal.

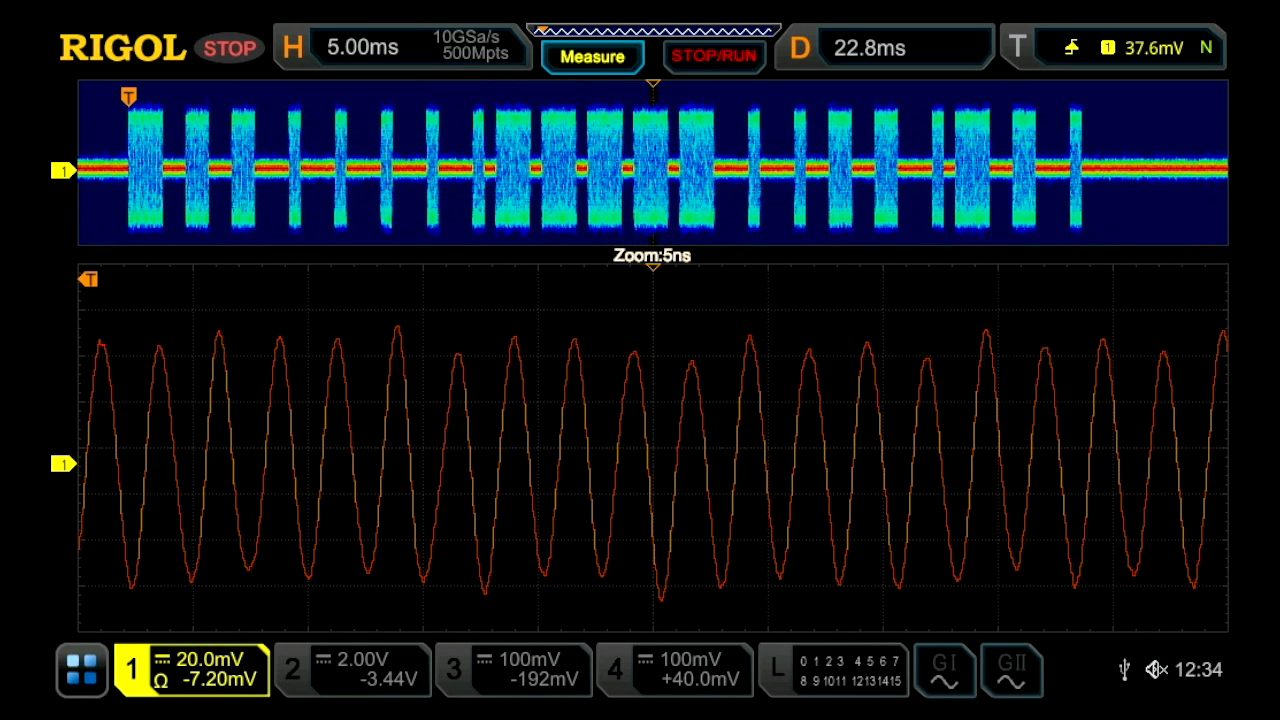

Trouver les problèmes insaisissables dans les flux numériques complexes avec de longues acquisitions à des taux d'échantillonnage élevés.

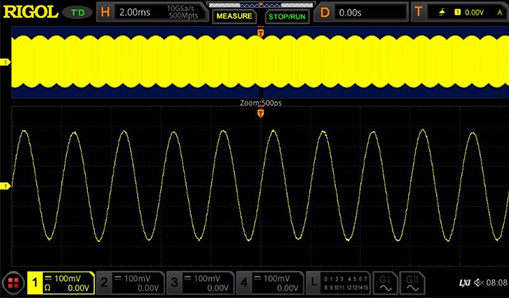

Le MSO8000 offre une profondeur de mémoire jusqu'à 500 Mpt. Pour faciliter l'exploitation de ces données, le MSO8000 offre des capacités de navigation, de recherche, et d'enregistrement de formes d'ondes.

  • MODÈLE
    BANDE PASSANTE
    VOIES ANALOGIQUES
    FRÉQUENCE D'ÉCHANTILLONNAGE
    PROFONDEUR DE MÉMOIRE MAX
    TAUX DE CAPTURE DE SIGNAUX
    LIGNES DIGITALES
    GÉNÉRATEUR ARB. INTÉGRÉ
    PRIX
  • MSO8064
    600MHz
    4
    10GSa/s
    500Mpts
    600,000 wfms/s
    16(Probe opt.)
    25MHz, 2CH(opt.)
  • MSO8104
    1GHz
    4
    10GSa/s
    500Mpts
    600,000 wfms/s
    16(Probe opt.)
    25MHz, 2CH(opt.)
  • MSO8204
    2GHz
    4
    10GSa/s
    500Mpts
    600,000 wfms/s
    16(Probe opt.)
    25MHz, 2CH(opt.)
SONDE PASSIVE
MODÈLE
DESCRIPTION
PRIX
MANUAL
RP1018H
18kV 150MHzHigh voltage probe
$ 988
RP1300H
300MHzHigh voltage probe(2kV)
$ 231
RP6150A
1.5GHzPassive low resistance probe(500ohm)
$ 325
RP3500A
500MHzPassive high resistance probe
$ 220
SONDE ACTIVE
MODÈLE
DESCRIPTION
PRIX
MANUAL
PVA7250
2.5GHzActive differential probe
$ 5249
RP7150S
1.5GHz Active single-ended probe
$ 2520
RP7150
1.5GHzActive differential probe
$ 4510
RP7080S
800MHz Active single-ended probe
$ 1049
RP7080
800MHzActive differential probe
$ 2099
SONDE DE COURANT
MODÈLE
DESCRIPTION
PRIX
MANUAL
PCA1150
Current probe:10MHz,150A
$ 5990
PCA2030
Current probe:100MHz,30A
$ 6090
PCA1030
Current probe:50MHz,30A
$ 4690
RP1002C
1MHz,70ADC
$ 1705
RP1001C
300KHz,100A DC
$ 825
SONDE DIFFÉRENTIELLE HAUTE TENSION
MODÈLE
DESCRIPTION
PRIX
MANUAL
PHA1150
High voltage differential probe,DC-100MHz,1500V
$ 999
PHA0150
High voltage differential probe,DC-70MHz,1500V
$ 799
RP1100D
100MHz,6.5KV
$ 750
RP1050D
50MHz,6.5KV
$ 650
RP1025D
25MHz,1.4KV
$ 450
SONDE LOGIQUE
MODÈLE
DESCRIPTION
PRIX
MANUAL
RPL2316
MSO4000/2000A Logic probe,16CH
$ 419
MISE À NIVEAU DE LA BANDE PASSANTE
MODÈLE
DESCRIPTION
PRIX
MSO8000-BW6T20
600MHz upgrade to 2GHzBandwidth Upgrade options
$ 6199
MSO8000-BW6T10
600MHz upgrade to 1GHzBandwidth Upgrade options
$ 2799
MSO8000-BW10T20
1GHz upgrade to 2GHzBandwidth Upgrade options
$ 3799
OPTIONS FONCTIONNELLES
MODÈLE
DESCRIPTION
PRIX
MSO8000-JITTER
Eye diagram and jitter analysis
$ 1069
MSO8000-PWR
Built-in power analysis software
$ 1069
MSO8000-AWG
2CH 25MHz Arbitrary wave generator
$ 739
MSO8000-AERO
MIL-STD1553 bus trigger and analysis
$ 1069
MSO8000-AUDIO
Audio serial bus triggering and analysis(I2S)
$ 1069
MSO8000-FLEX
Automotive serial bus triggering and analysis(FlexRay)
$ 1069
MSO8000-AUTO
Automotive serial bus triggering and analysis(CAN/LIN)
$ 1069
MSO8000-EMBD
Embedded serial bus triggering and analysis(I2C/SPI)
$ 1069
MSO8000-COMP
Computer serial bus triggering and analysis(RS232/UART)
$ 1069
MSO8000-BND
Bundle options, including all serial protocol analysis options and measurement application options
$ 2399
ACCESSOIRES
MODÈLE
DESCRIPTION
PRIX
NFP-3
Near field probe,Frequency range: 30 MHz to 3 GHz
$ 524
RM6041
Rack mount kit
$ 299
DK-DS6000
Demo board
$ 220
