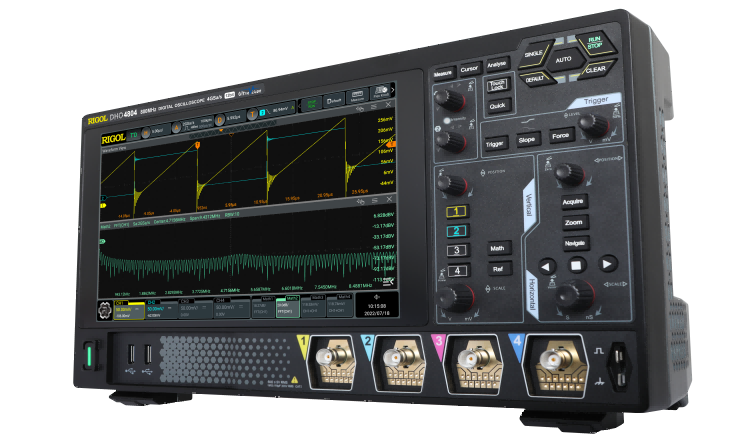

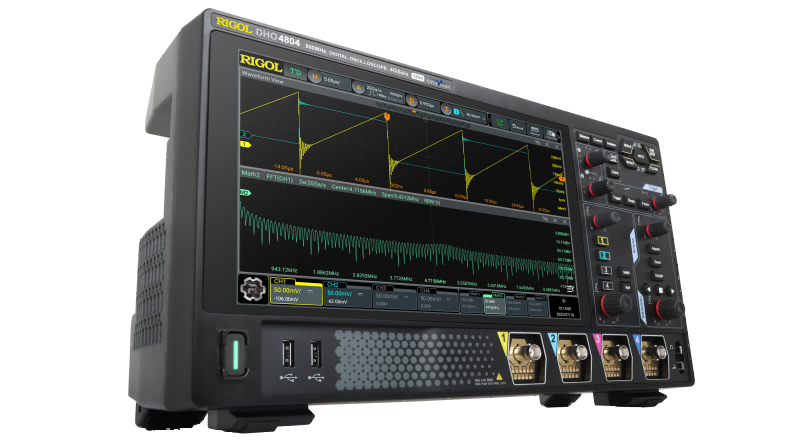

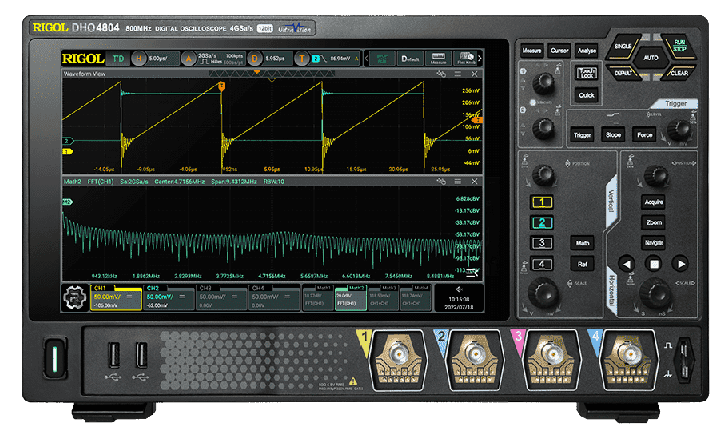

Oscilloscope Numérique
Les oscilloscopes numériques de la série DHO4000 sont équipés d'une puce de deuxième génération développée par RIGOL. Cette puce intègre des améliorations significatives en termes de traitement du signal, ce qui permet aux oscilloscopes d'avoir un faible niveau de bruit et une résolution de 12 bits. En combinant ces deux caractéristiques, les oscilloscopes de la série DHO4000 sont capables de détecter et d'analyser avec précision les signaux de faible niveaux.
800MHz
4GSa/s
4
500Mpts(opt.)
1,500,000wfms/s

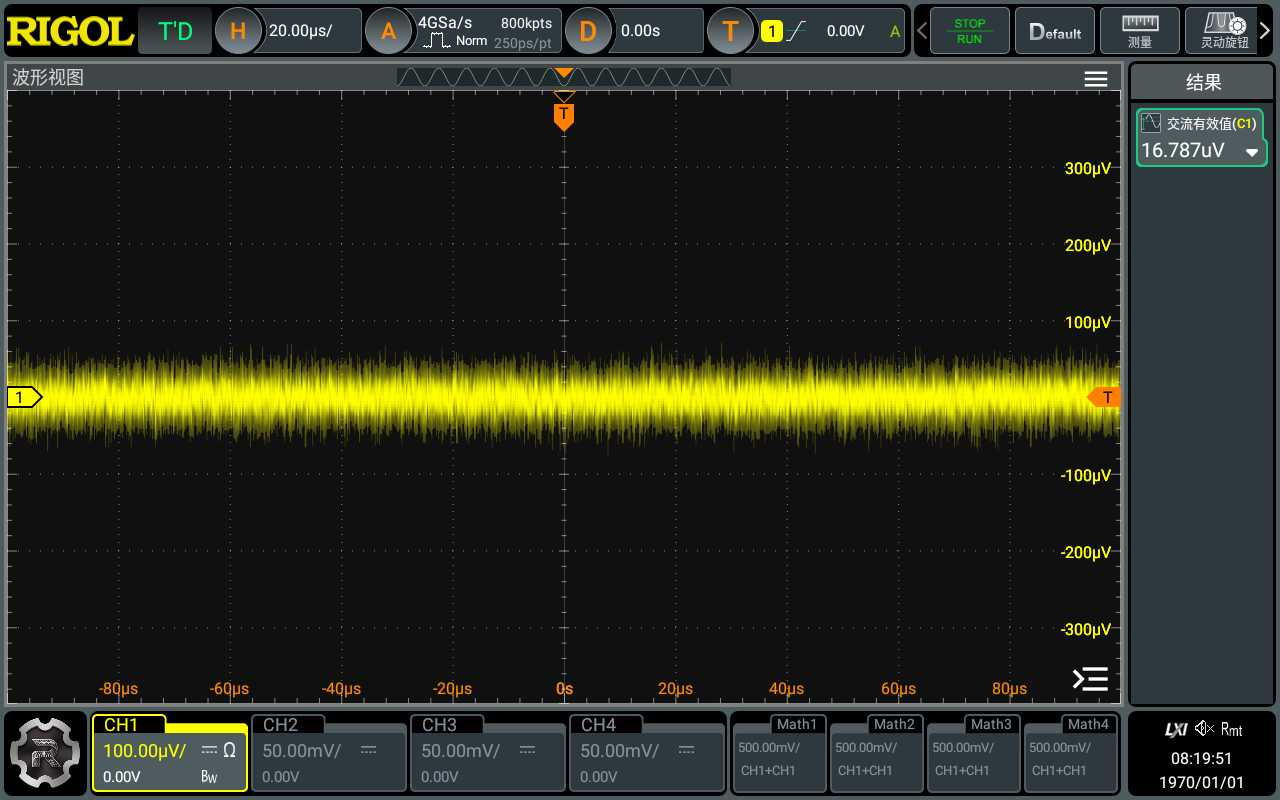

Faible Bruit de Fond
Le DHO4000 est capable de mesurer des signaux avec un niveau de bruit aussi faible que 18uVrms. Ceci se traduit par un signal plus propre et plus facile à interpréter, ce qui peut être particulièrement important lors de l'analyse de signaux de faible amplitude ou de signaux présentant des niveaux de bruit élevés.

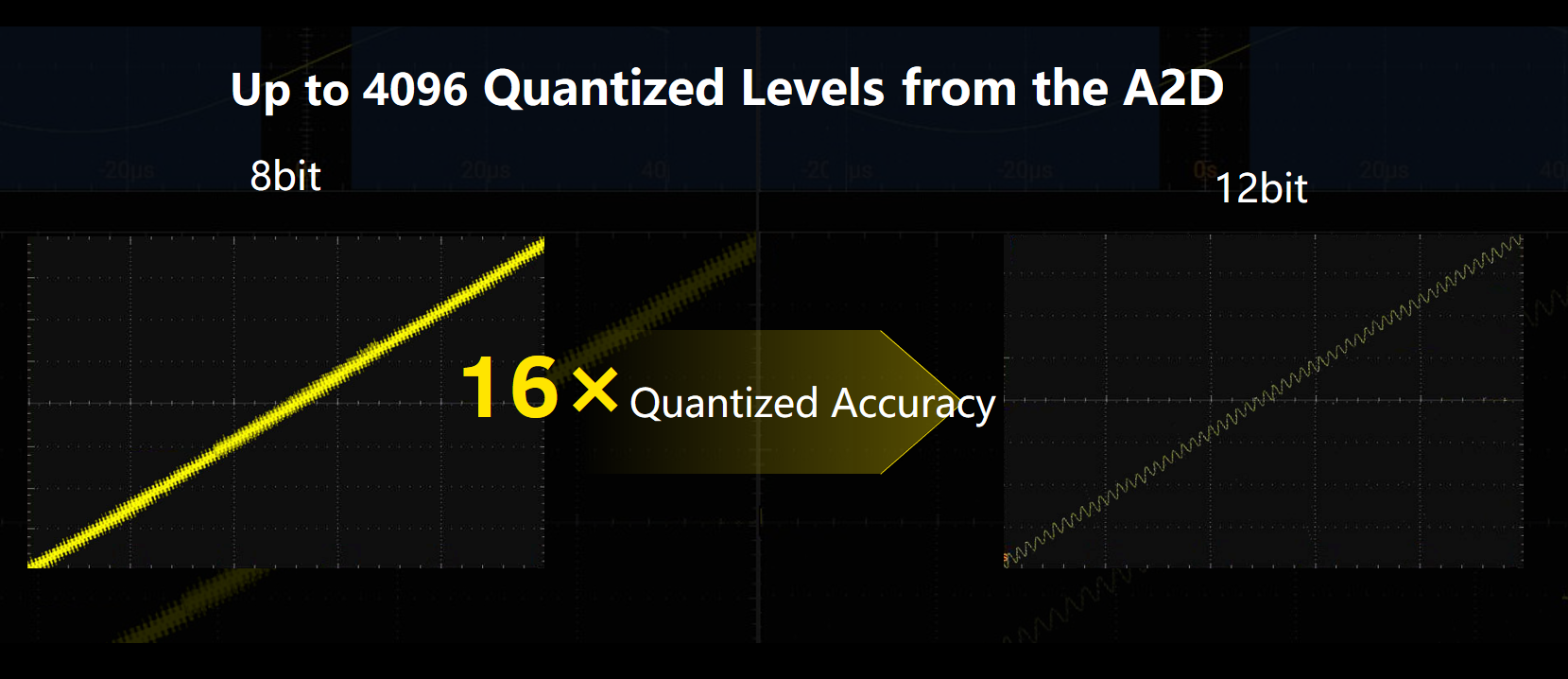

Résolution de 12-bit
Tous les oscilloscopes de la série DHO4000 sont équipés de la deuxième génération de chipset "Centaurus" de Rigol, qui offre une résolution de 12 bits. Cela permet aux oscilloscopes de la série DHO4000 de capturer des formes d'ondes avec une résolution 16 fois supérieur que les modèles précédents équipés de convertisseurs 8 bits.

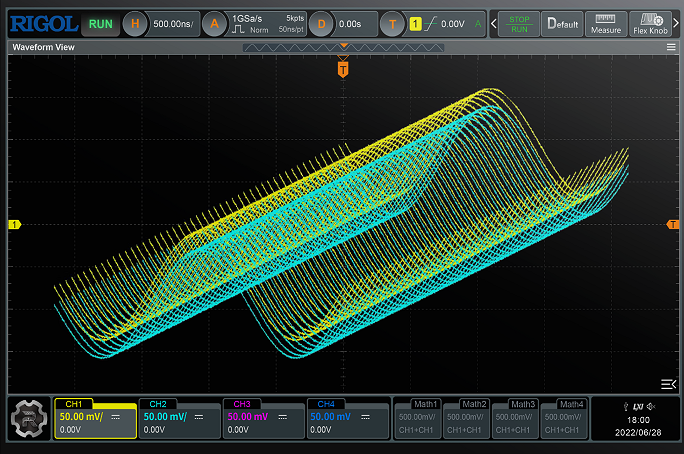

Mode UltraAcquire
L'oscilloscope supporte le mode UltraAcquire en standard, ce qui lui permet d'atteindre un taux d'acquisition de formes d'ondes pouvant aller jusqu'à 1 500 000 wfms/s. Cela signifie qu'il est capable de capturer des signaux à une vitesse très élevée, sans manquer aucun signal transitoire.


Écran Tactile de 10.1"
Le DHO4000 est équipé d'un écran tactile haute définition de 10,1 pouces, qui permet aux ingénieurs d'interagir avec l'appareil de manière efficace et intuitive. Le nouvel interface utilisateur de RIGOL, spécialement conçu pour cet écran, offre une expérience utilisateur améliorée, permettant aux ingénieurs d'effectuer rapidement et facilement des mesures et des analyses de signaux.


Boutons Multifonctions
L'oscilloscope DHO4000 est équipé de deux boutons rotatifs qui peuvent être utilisés pour une variété de fonctions. Les deux boutons multifonctions peuvent être utilisés pour ajuster la plage de mesure, sélectionner les menus et les paramètres, ou effectuer d'autres tâches courantes suivant le contexte de l'utilisation.
-
MODÈLEBANDE PASSANTEVOIES ANALOGIQUESFRÉQUENCE ÉCHANTILLONNAGEPROFONDEUR DE MÉMOIRE MAXTAUX DE CAPTURE DE SIGNAUXLIGNES DIGITALESGÉNÉRATEUR ARB. INTÉGRÉPRIX
-
DHO4204200MHz44GSa/s500Mpts(opt.)1,500,000wfms/s--
-
DHO4404400MHz44GSa/s500Mpts(opt.)1,500,000wfms/s--
-
DHO4804800MHz44GSa/s500Mpts(opt.)1,500,000wfms/s--
- NOM
- VERSION
- DATE DE SORTIE
- TÉLÉCHARGEMENT
-
DHO4000 FirmwareDHO4000 Firmware
- 00.02.11
- 2023-07-28
-
TÉLÉCHARGEMENT
-
Ultra Sigma HelpDocumentUltra Sigma HelpDocument
- V1.0
- 2021-11-01
-
TÉLÉCHARGEMENT
-
Ultra Sigma patch file for MSO8000Ultra Sigma patch file for MSO8000
- V1.1
- 2021-11-01
-
TÉLÉCHARGEMENT
-
Ultra Sigma (PC) InstallerUltra Sigma (PC) Installer
- V00.01.06.01
- 2021-11-01
-
TÉLÉCHARGEMENT
-
Ultra Scope SoftwareUltra Scope Software
- V00.01.02.13
- 2021-11-01
-
TÉLÉCHARGEMENT

- NOM
- VERSION
- DATE DE SORTIE
- TÉLÉCHARGEMENT
-
DHO4000 User ManualDHO4000 User Manual
- V1.0
- 2023-01-10
-
PDF
- NOM
- VERSION
- DATE DE SORTIE
- TÉLÉCHARGEMENT
-
DHO4000 DatasheetsDHO4000 Datasheets
- V1.0
- 2023-01-10
-
PDF
- NOM
- VERSION
- DATE DE SORTIE
- TÉLÉCHARGEMENT
-
DHO4000 Programming ManualDHO4000 Programming Manual
- V1.0
- 2023-01-10
-
PDF
- NOM
- VERSION
- DATE DE SORTIE
- TÉLÉCHARGEMENT
-
DHO4000 Quick GuideDHO4000 Quick Guide
- V1.0
- 2023-01-10
-
PDF
