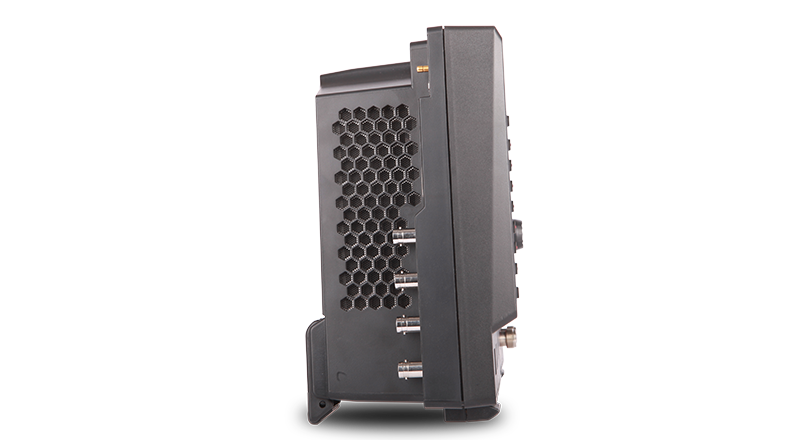

Analyseur de spectre temps réel

Série RSA5000

L'analyseur de spectre temps réel RSA5000 est un équipement performant qui offre l'analyse en temps réel et l'analyse par balayage, et en option l'analyse de signal vectoriel (VSA), l’analyse de réseaux vectoriels, et mesure des émissions électromagnétiques (EMI). Il couvre une plage de fréquence allant de 9 kHz à 6,5 GHz, et peut être équipé d'un générateur de poursuite "-TG".

Fiche Technique

Demande de Démo

Informations sur le Produit
Contactez nous
Prix de Départ
$6999

9kHz~6.5GHz

Fréquence

40MHz

Bande Passante Temps Réel

-108dBc/Hz@10kHz

Bruit de phase

1Hz~10MHz

Bande Passante d'analyse

-165dBm

Niveau de Bruit Moyen Affiché (DANL)
CARACTÉRISTIQUES
MODÈLE
LOGICIEL & FIRMWARE
MISE À JOUR ET ACCESSOIRES
VIDEO
MANUEL
FEATURES

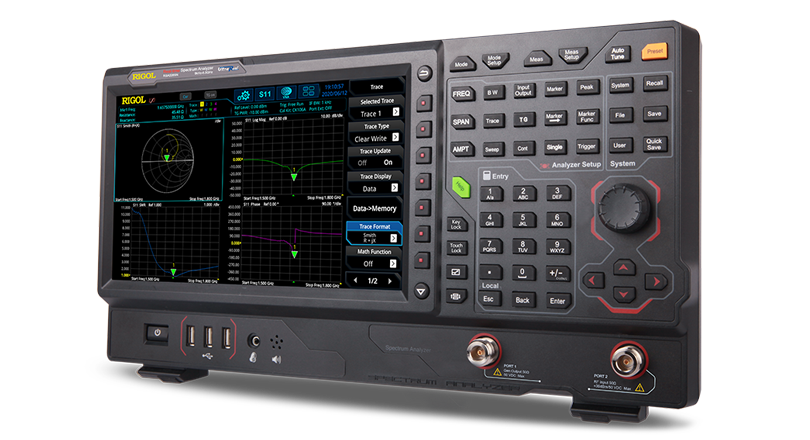

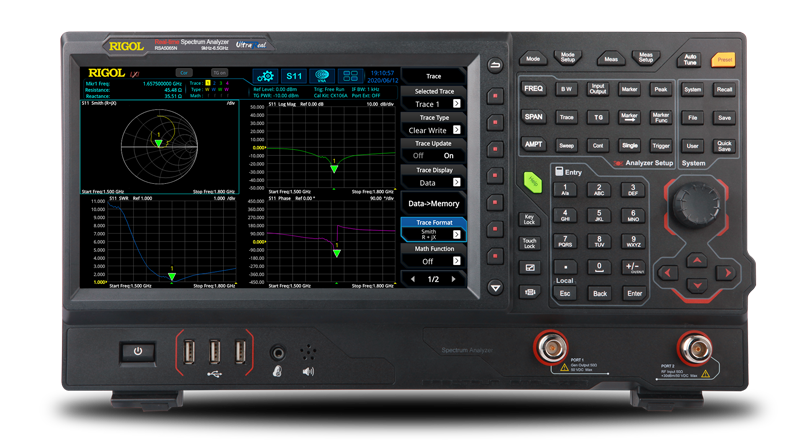

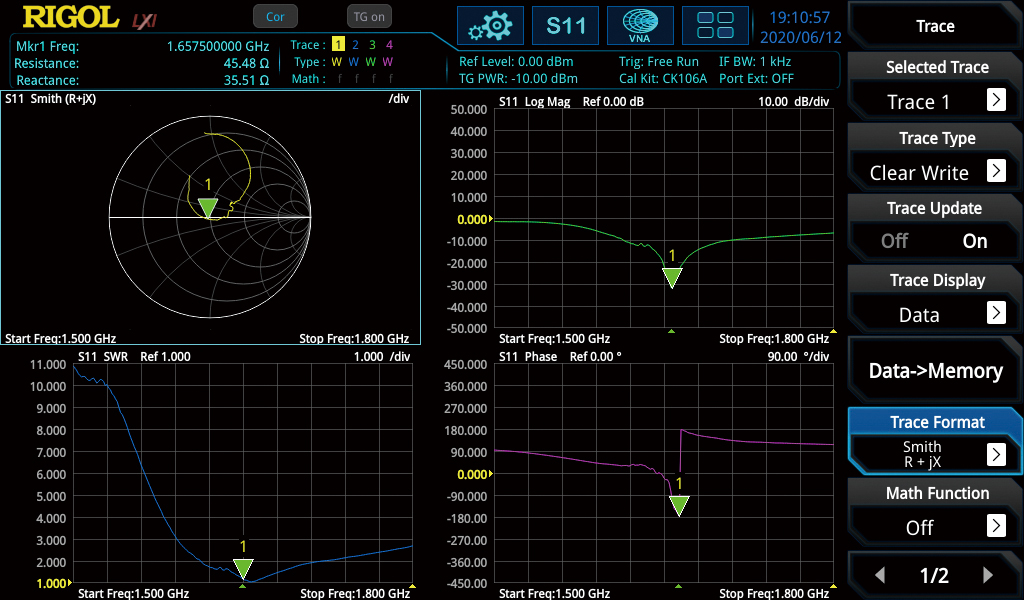

Mode Analyseur de Réseau Vectoriel

Avec le mode VNA, l'appareil peut effectuer des mesures de S11, S21 et DTF pour les composants et les réseaux de circuits. Ces mesures permettent une analyse précise des caractéristiques des composants testés, et les résultats peuvent être affichées dans différents formats tels que le diagramme de Smith et le diagramme polaire. Cette fonctionnalité est uniquement disponible dans le modèle N de l'appareil.

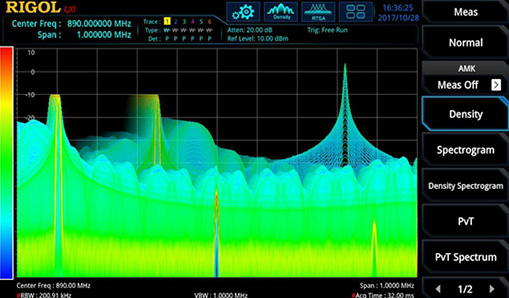

Ultra Real pour une Détection des Anomalies Transitoires

Le RSA5000 utilise la technologie "Ultra Real" pour détecter et analyser les anomalies transitoires. Il offre une bande passante de 40 MHz en temps réel et est spécialement conçu pour capturer et mesurer des signaux transitoires d'une durée supérieure à 7,45 microsecondes. La technologie "Ultra Real" garantit que les signaux soient mesurés avec précision et qu'aucune donnée ne soit perdue.

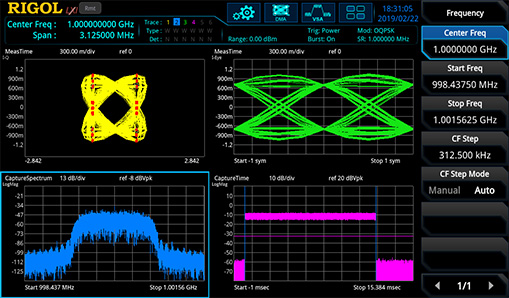

Découvrez les problèmes de conception avec l'analyse vectorielle

La fonction d'analyse du signal vectoriel (VSA) prend en charge une variété de formats de modulation numérique tels que QAM, PSK, MSK, ASK, FSK, etc. Cette fonction permet de démoduler et d'afficher rapidement des données multidimensionnelles telles que sa constellation, son diagramme en œil (signal en bande de base), son spectrogramme, ses données de démodulation, etc. afin de découvrir les problèmes de conception.

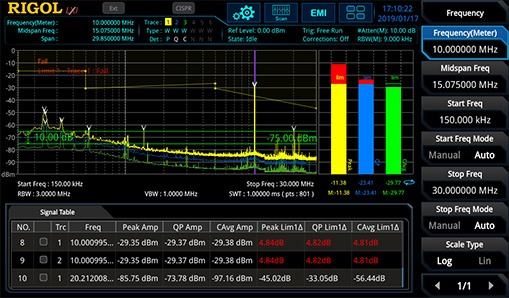

Logiciel et Filtres de Pré-Test EMI

Le RSA5000 dispose d'un logiciel d'application de pré-test EMI intégré, conçu pour aider à identifier et améliorer les sources de perturbation par conduction et par rayonnement des produits électroniques. Le logiciel est conforme aux normes internationales CISPR pour les tests EMI. En effectuant des pré-tests EMI par conduction et par rayonnement, vous pouvez identifier et résoudre les problèmes tôt dans le processus de conception, ce qui peut accélérer le temps de mise sur le marché et améliorer la qualité globale de vos produit.

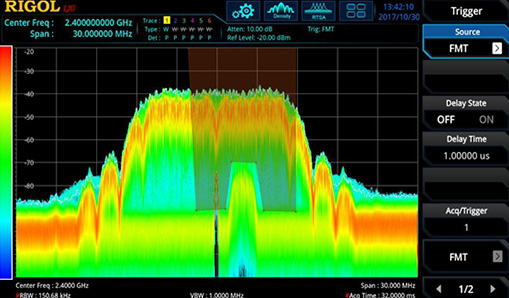

Capture avec le Masque de Fréquence (FMT)

Le RSA5000 propose un mode de déclenchement unique appelé déclenchement par masque de fréquence FMT. Il permet de localiser et de détecter des signaux les anomalies sporadiques dans la plage surveillée. Le RSA5000 dispose d'un écran capacitif multipoint de 10,1 pouces qui prend en charge une variété de gestes tels que le glissement, l'agrandissement et le zoom des formes d'onde. Cela facilite la configuration et la personnalisation du modèle FMT, offrant une expérience personnalisée et interactive qui maximise votre temps.

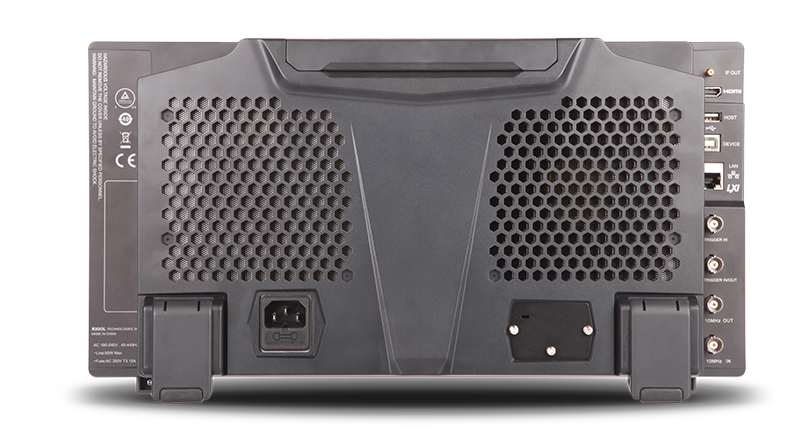

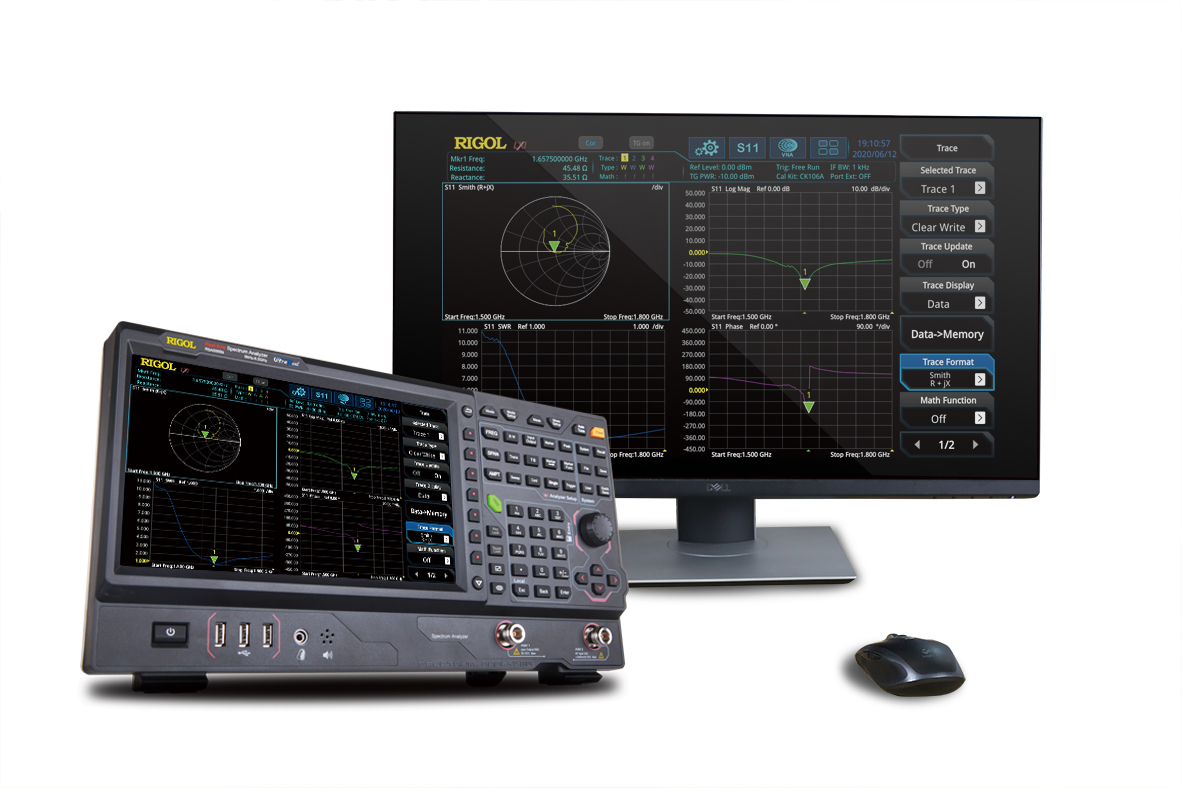

Multiples Interfaces pour Améliorer la Connectivité

Le RSA5000 possède une interface HDMI qui peut être utilisée pour se connecter à un écran ou un moniteur plus grand, un meilleur affichage. La fonction Web Control vous permet de contrôler l'instrument à distance. En accédant à l'adresse IP de l'appareil via un navigateur web, vous pouvez contrôler directement l'instrument.

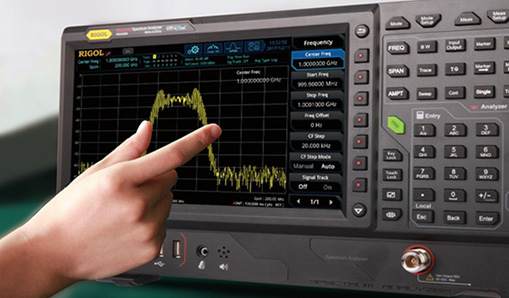

Écran Tactile de 10,1"

Le RSA5000 est doté d'un écran capacitif multi-touch de 10,1 pouces pour une configuration rapide et prend en charge une variété de gestes tels que le glissement, l'élargissement et le zoom des formes d'onde. L'écran multi-touch offre une expérience personnalisée et interactive qui peut vous aider à accomplir rapidement les opérations.

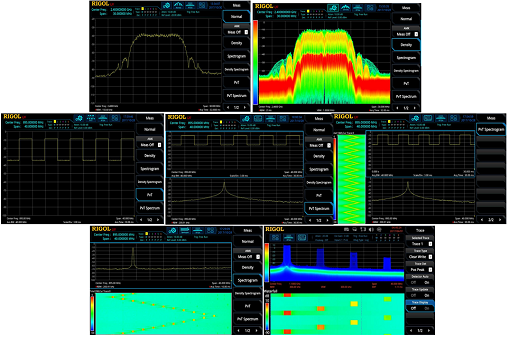

7 Modes d'Affichages

Les utilisateurs peuvent choisir les modes de modulation IQ interne et externe. La bande passante de la modulation I+Q interne peut atteindre jusqu'à 60 MHz, et le Magnitude de l'Erreur Vectorielle (EVM) du signal modulé est inférieur à 0,7%. La bande passante de modulation I+Q externe peut atteindre jusqu'à 240 MHz avec un EVM typique inférieur à 2%. De plus, l'Ultra IQ Station permet une génération pratique de formes d'ondes de signal vectoriel.

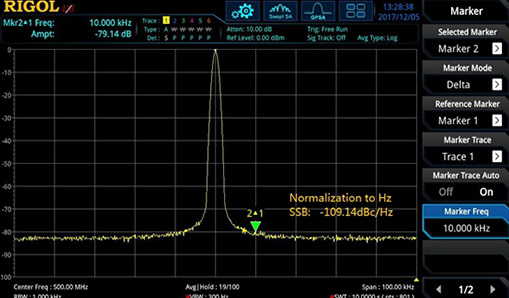

Excellente Caractéristique de Bruit de Phase

Avec un bruit de phase inférieur à -108 dBc/Hz, Le RSA5000 peut mesurer des signaux avec une grande précision et stabilité, le rendant un très bon choix pour des applications qui nécessitent des mesures de fréquence précises et fiables.

  • MODEL
    FREQUENCY RANGE
    DESCRIPTION
    PHASE NOISE
    DANL
    TRACKING SOURCE
    PRICE
  • RSA5065
    9kHz~6.5GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    -
  • RSA5032
    9kHz~3.2GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    -
  • RSA5065-TG
    9kHz~6.5GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    Yes
  • RSA5032-TG
    9kHz~3.2GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    Yes
  • RSA5032N
    9kHz~3.2GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    Yes
  • RSA5065N
    9kHz~6.5GHz
    1Hz~10MHz
    -108dBc/Hz@10kHz
    -165dBm
    Yes
VIDEO
【Application】Test Automation
【Application】Scan Configurations
【Application】Saving and Using Test Setups
【Application】RIGOLs EMI Measurement Application for the RSA Series Instruments
【Application】Report Generation
【Application】Limit Lines and Margins
【Application】Interactive Measurements
【Application】Identifying Radiated Emission Sources
【Application】Identifying Peaks
【Application】Configuring Traces Detectors
【Application】Conducted Emissions Testing with a Real-Time Spectrum Analyzer
【Application】Comparing Revisions
【Application】Benefits of a Linear Power Supply for Conducted Emissions Testing
【Application】RIGOLs EMI Measurement Application for the RSA Series Instruments
【Application】RIGOLs EMI Measurement Application for the RSA Series Instruments
【Application】RF Signal Hopping Analysis
【Performance】Probability of Intercept Rigol RSA5000 Series Spectrum Analyzers
NOTICE D'UTILISATION
  • NOM
  • VERSION
  • DATE DE SORTIE
  • TÉLÉCHARGEMENT
FICHE TECHNIQUE
  • NOM
  • VERSION
  • DATE DE SORTIE
  • TÉLÉCHARGEMENT
MANUEL DE PROGRAMMATION
  • NOM
  • VERSION
  • DATE DE SORTIE
  • TÉLÉCHARGEMENT
GUIDE DE DÉMARAGE RAPIDE
  • NOM
  • VERSION
  • DATE DE SORTIE
  • TÉLÉCHARGEMENT
LICENCE OPEN SOURCE
  • NOM
  • VERSION
  • DATE DE SORTIE
  • TÉLÉCHARGEMENT
MISE À NIVEAU DE LA BANDE PASSANTE
MODÈLE
DESCRIPTION
PRIX
RSA5000-B40
40MHz Real-time Analysis Bandwidth
$ 1499
OPTIONS FONCTIONNELLES
MODÈLE
DESCRIPTION
PRIX
RSA5000-VSA
Vector signal analysis software
$ 1999
RSA5000-EMI
EMI measurement application software
$ 999
RSA5000-AMK
Advanced Measurement kit
$ 599
RSA5000-PA
PA
$ 399
ACCESSOIRES
MODÈLE
DESCRIPTION
PRIX
CK106A
VNA校准套件，DC~6.5GHz
$ 999
CK106E
VNA校准套件，DC~1.5GHz
$ 349
VB1032
VSWR bridge with VSWR-DSA800, 1 MHz to 3.2 GHz, typical directivity ≥ 30 dB
$ 692
VB1040
VSWR bridge with VSWR-DSA800，800 MHz-4 GHz
Get a Guote
VB1080
VSWR bridge with VSWR-DSA800，2 Ghz to 8 GHz
$ 734
USB-GPIB
USB-GPIB adapter
$ 329
ATT03301H
30dB High Power Attenuator，Maximum power is 100W
$ 230
RF CATV Kit
Include：50Ω to 75Ωadapter（2pcs）
$ 419
RF Attenuator Kit
Include：6dBAttenuator（1pcs），10dBAttenuator（2pcs）
$ 524
RF Adaptor Kit
"Include： N Female-N Femaleadapter（1pcs），N Male -N Male adapter（1pcs），N Male -SMAFemaleadapter（2pcs），N Male -BNCFemaleadapter（2pcs），SMAFemale-SMAFemaleadapter（1pcs），SMA Male -SMA Male adapter（1pcs），BNC T型adapter（1pcs），50Ω SMA负载（1pcs），50Ω BNC阻抗adapter（1pcs）"
$ 314
CB-NM-SMAM-75-L-12G
N(M)-SMA(M) RF Cable
$ 198
CB-NM-NM-75-L-12G
N(M)-N(M) RF Cable
$ 198
RM6041
Rack mount kit
$ 299
NFP-3
Near field probe，Frequency range: 30 MHz to 3 GHz
$ 524
DSA Utility Kit
Include：N-SMA Cable，BNC-BNC Cable，N-BNC adapter，N-SMA adapter，75Ω-50Ωadapter，900 MHz/1.8 GHz antenna（2pcs），2.4GHz antenna（2pcs）
$ 791
TX1000
RF demonstration kit (transmitter)
$ 945
OCXO-C08
High stability clock reference
$ 799
SOFTWARE
MODÈLE
DESCRIPTION
PRIX
S1210
EMI pre-test software
$ 524
Ultra Spectrum
DSAPC software
$ 253
